[EdgeRouter] Console 포트 연결

2.x 버전을 사용해보기 위해 네트워크 설정을 빈번하게 바꾸다 보니 네트워크 설정 변경과 포트 변경이 꾀나 번거로운데

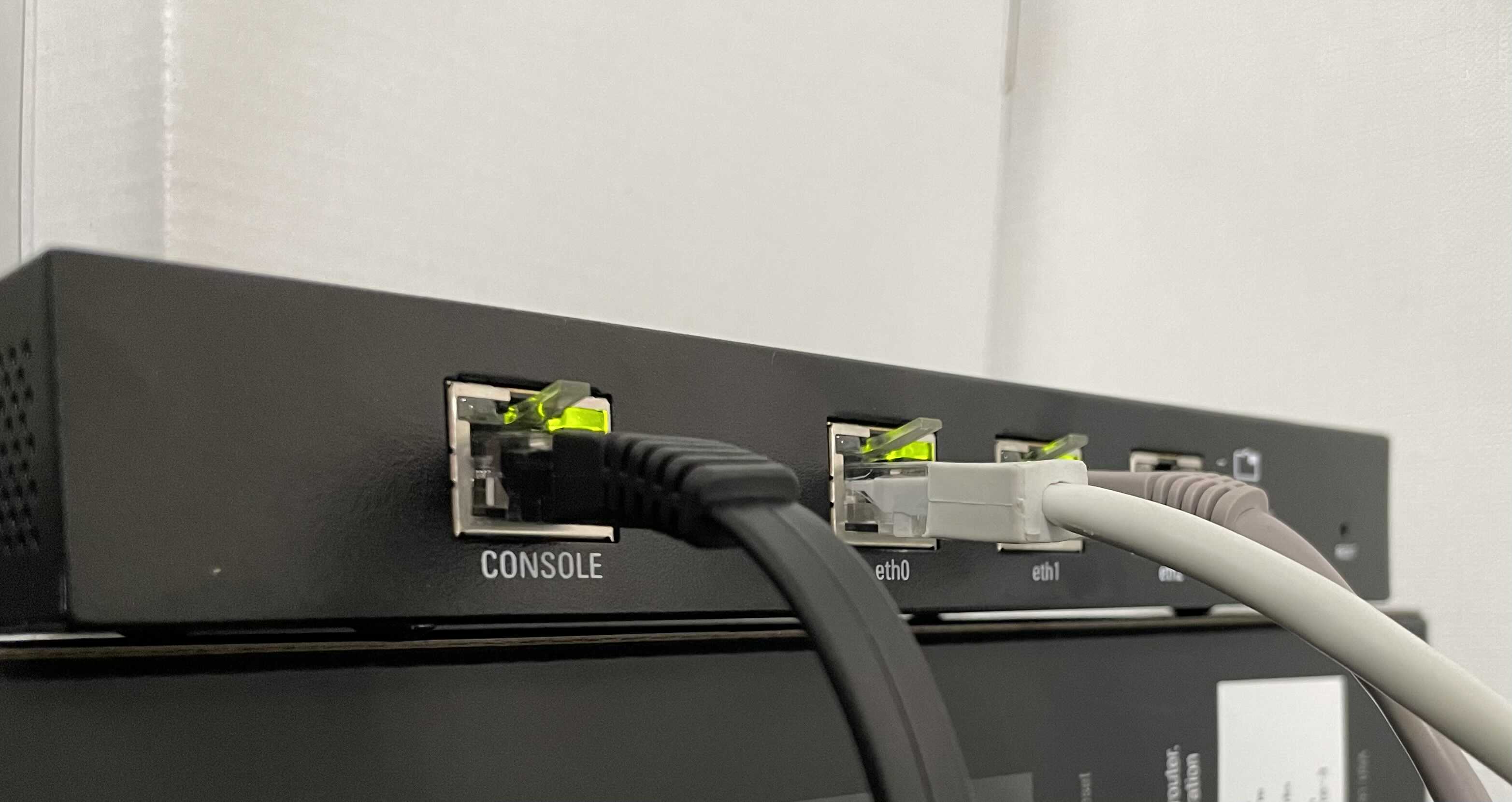

EdgeRouter Lite-3 에는 콘솔 포트를 이용하면 네트워크 설정과 무관하게 시리얼 콘솔에서 명령어로 설정이 가능하다

















이 콘솔 포트를 연결하기 위해 Rollover Cable 케이블이란게 필요한데 보통 시스코 콘솔케이블로 많이 알려져 있다.

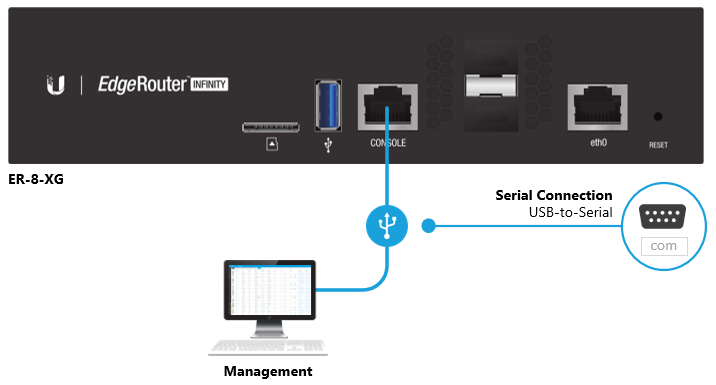

케이블을 구해서 PC와 연결 하고 여기 help.ui.com/hc/en-us/articles/205202630-EdgeRouter-How-to-Connect-to-Serial-Console 가이드와 같이

• Baud rate: 115200
• Data bits: 8
• Parity: NONE
• Stop bits: 1
• Flow control: NONE

시리얼 설정을 한 후 연결하면 다음과 같이 로그인 메시지가 떠서 SSH나 TELNET이 차단되어 있어도 설정 할 수 있다.









  _____    _
 | ____|__| | __ _  ___          (c) 2010-2020
 |  _| / _  |/ _  |/ _          Ubiquiti Networks, Inc.
 | |__| (_| | (_| |  __/
 |_______._|__. |___|         https://www.ubnt.com
             |___/

Welcome to EdgeOS EdgeRouter-Lite-3-Port ttyS0

By logging in, accessing, or using the Ubiquiti product, you
acknowledge that you have read and understood the Ubiquiti
License Agreement (available in the Web UI at, by default,
http://192.168.1.1) and agree to be bound by its terms.

EdgeRouter-Lite-3-Port login:





케이블 구매

---

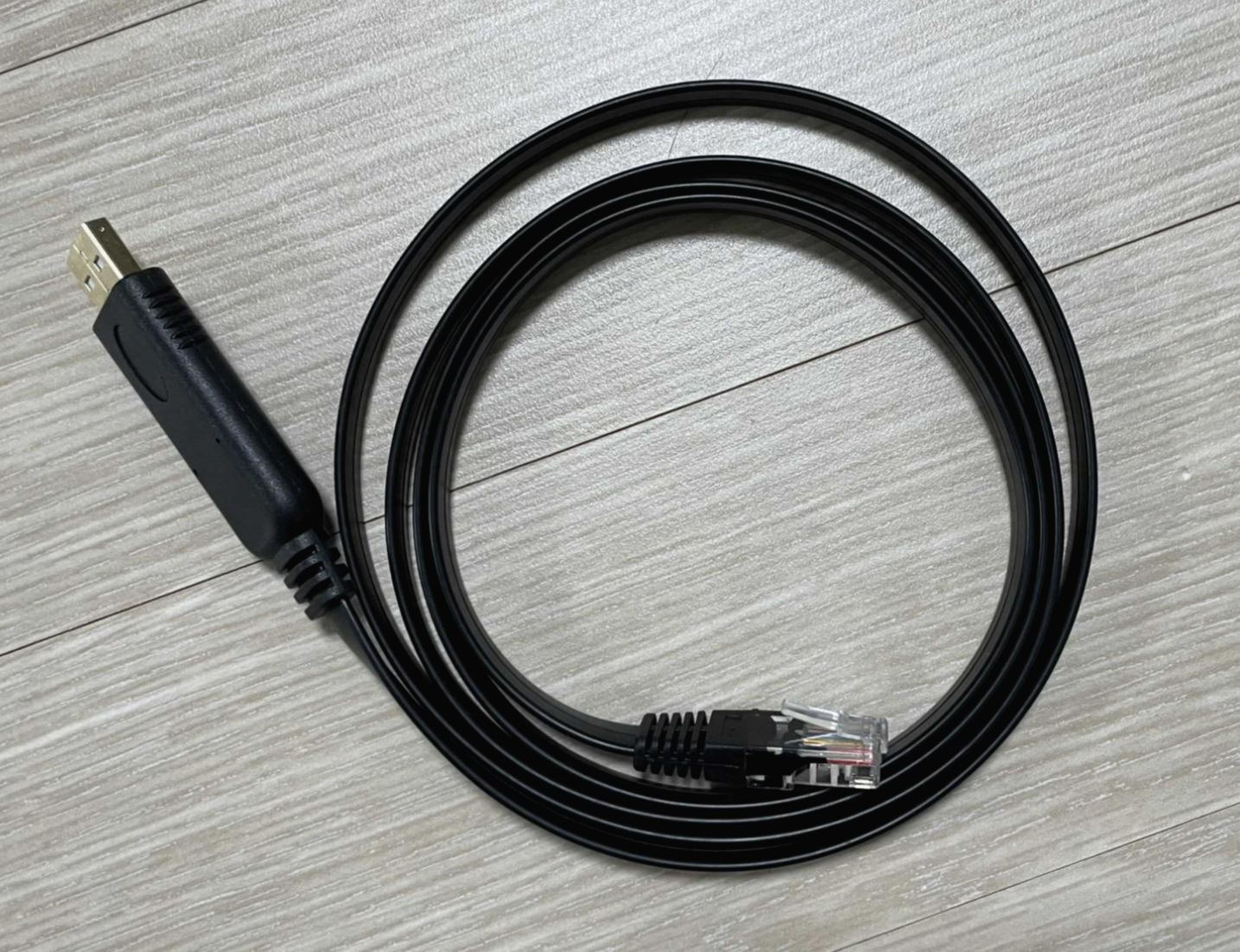

구글에 검색해보면 시스코 케이블이라고 보통 DB9 to RJ45로 되어 있는 것들이 많은데, COM 포트트가 없는 PC에서 이런 케이블을 쓰려면 또 USB to Serial 케이블을 구매해야 하므로 번거롭기 때문에 USB로 되어 있는 케이블을 추천한다.









위 케이블을 구매하여 연결해 보았지만 Baud rate 를 115200 으로 맞췄는데 어찌된 일인지 데이터가 깨져셔 정상적으로 사용기 불가능 했다.



케이블(칩셋)이 문제인지 아니면 드라이버가 문제인지 교환을 받아봤지만 증상이 동일하여 반품할 수밖에 없었다.

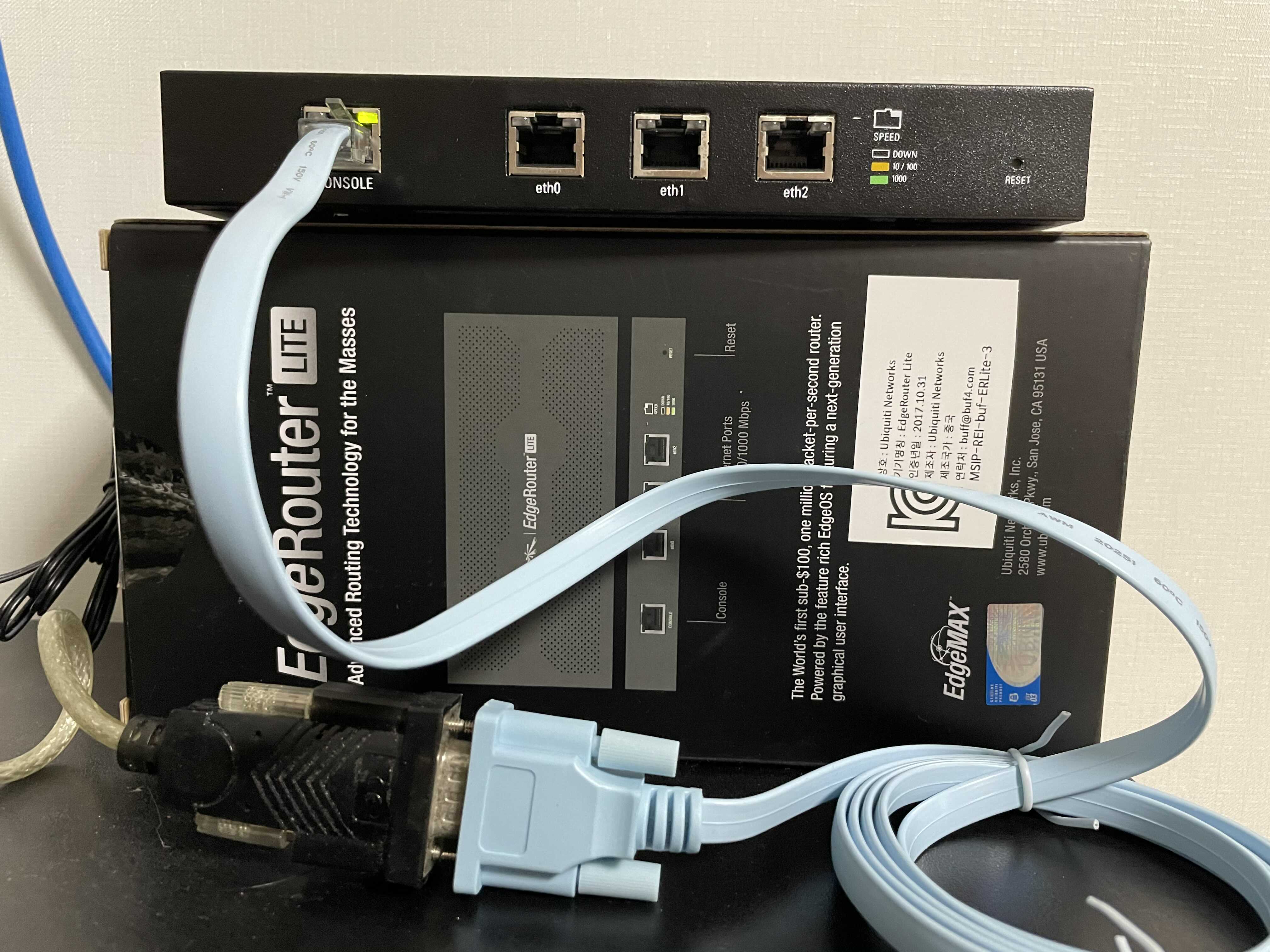

대신 RS232 DB9 to RJ45 케이블을 구매하고 집에 있는 USB to  RS232 케이블을 사용하여 콘솔을 연결하여 정상적으로 연결 할 수 있었다.
